Bell AB Versterker uit 1937
Bell AB - versterker
Technische fiche:
- Afmetingen voorpaneel: 19” (480 mm) x 285 mm
- Inbouwdiepte: 182 mm
- Gewicht: 17,6 kg
- Buizenbezetting: 4 x triode AC2
Mechanische beschrijving:
- Professioneel gebouwd, maar maakt ook gebruik van consumercomponenten (merk B.B.).

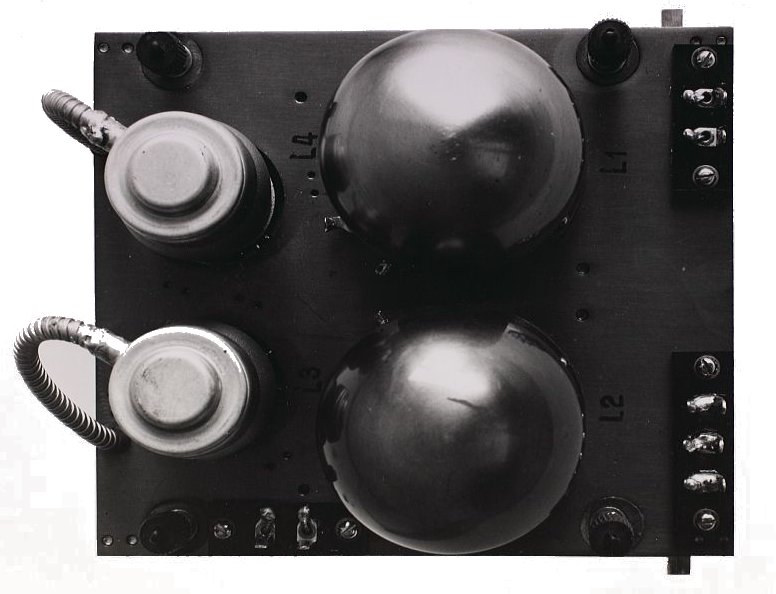

- Versterkermodule op stevig subchassis gemonteerd (afmetingen 140 x 155 mm; dikte 7.5 mm).
- De eindlampen zijn zeer degelijk afgeschermd, met een opgeschroefde dikke metalen huls, zowel boven als onder het chassis. Deze afschermingen doen enigszins denken aan het materiaal dat gebruikt wordt voor radioactieve bronnen in de nucleaire sector!
- De buisvoeten zijn elastisch gemonteerd op het subchassis.
- Het subchassis zelf is met behulp van 4 veren opgehangen in het versterkerframe en de veren zijn individueel in hoogte instelbaar. Voor transport kan het subframe vergrendeld worden.
- De verbindingsdraden naar het subframe zijn uit zeer soepel materiaal uitgevoerd.
- Het voedingsgedeelte (de nettransformator, de 4 gelijkrichtelementen uit koperoxide en de twee smoorspoelen) is van de rest van het frame gescheiden door een zware metalen plaat. Deze bestaat uit drie verschillende lagen. De binnenste plaat zou lood kunnen zijn.
- Voor de bedrading is er overvloedig gebruik gemaakt van afgeschermde draad.
- Het merendeel van de componenten is met witte of zwarte tekst gemerkt ( vb. R1, C1, T1, DR1, J1, Milli1, enz...).
- De ontkoppelcondensator C4 (elco 50 µF/ 50 Volt) over de kathodeweerstand van buizen L3 – L4 vermeldt als productiedatum 24 - 9 -37. Het is mogelijk dat deze ooit vervangen werd. Hij zat trouwens verkeerd - omgekeerd gepoold - gemonteerd. De elco over de kathodeweerstand van L1 – L2 is een originele Bell-condensator en heeft géén identificatie van de productiedatum.
- De weerstanden in de anodekringen van buizen L1 – L2 zijn draadgewonden 1 Watt precisieweerstanden van het merk IRC (International Resistance co. Philadelphia). Hun waarde is 0.1 M? - 1%.
- De ingangstransformator T1 zit verpakt in een dikke metalen cilindervormige behuizing. Hij wordt bovenaan afgesloten met een 3 mm dik metalen deksel dat de soldeerklemmen volledig bedekt.
- De uitgangstransformator zit ook in een metalen cilinder maar hier blijven de aansluitsoldeerlippen onbedekt.
Bedieningsorganen:

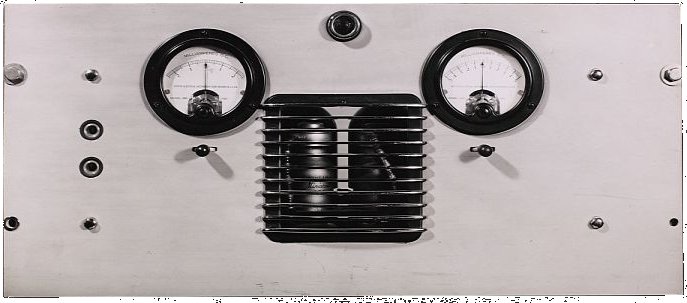

Op het voorpaneel bevinden zich van links naar rechts en van boven naar onder:
- Een ronde DC milliampèremeter, merk Weston, type 301. Dit is een speciale meter, met de naald in rust in de middenstand, en meetbereik 2 mA einde schaal, zowel naar links als naar rechts.
- Een verklikkerlampje dat de ingeschakelde toestand weergeeft.
- Een tweede mA meter zoals hierboven beschreven, maar meetbereik twee maal 5 mA einde schaal.
- Onder elke mA meter is er een driestanden hefboomschakelaar. De centerstand is de ruststand, en zowel de linker als de rechter stand zijn terugverend.
- Links zijn er twee tweepolige 6.35 mm jackbussen.
- Iets lager, tussen de twee meters is er een groot verluchtingsrooster dat uitgeklapt kan worden, om toegang te geven tot de twee eindlampen.
Inwendige aansluitingen:
Alle aansluitingen zijn van het soldeertype. Links bovenaan is de netaansluiting. De gebruikte voedingskabel is een zwaar type, met gevlochten afscherming.
De soldeerlippen voor in- en uitgang bevinden zich rechts onderaan. Ook hier is voor zowel ingang als uitgang telkens een dikke met vlechtwerk afgeschermde kabel gebruikt.
Alle drie de kabels worden met een stevige beugel als trekontlasting bevestigd.
Varia:
Nergens is een fabricageplaatje te vinden. Op de binnenzijde van het voorpaneel staat alleen de inscriptie ACUI5900. Maar dit zou het partnummer van het voorpaneel zelf kunnen zijn..
Zie ook artikel over gebruik van AB-versterkers in de radiostudio's van het Flageygebouw
